产品名称:METRASCAN 3D光学CMM扫描仪
METRASCAN 3D光学CMM扫描仪
METRASCAN 3D光学CMM扫描仪


  • 加工定制:否
  • 类型:3D光学CMM扫描仪
  • 型号:METRASCAN 3D
  • 适用范围:3D检测,逆向工程,三维模拟
  • 外形尺寸:282 x 250 x 282(mm)(㎜)
  • 品牌/型号:Creaform/METRASCAN 3D

METRASCAN 3D光学 CMM 扫描仪

仪器简介:

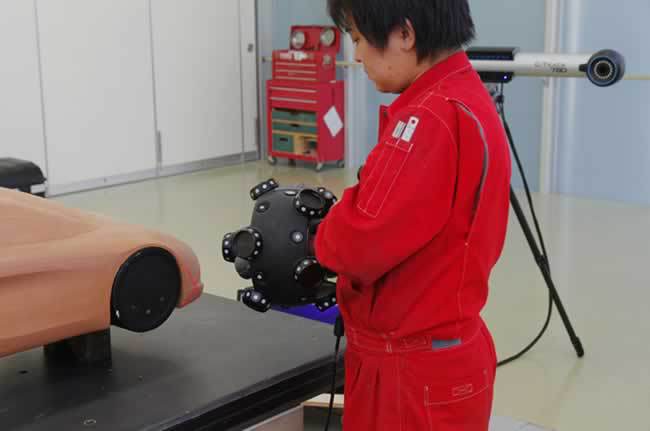

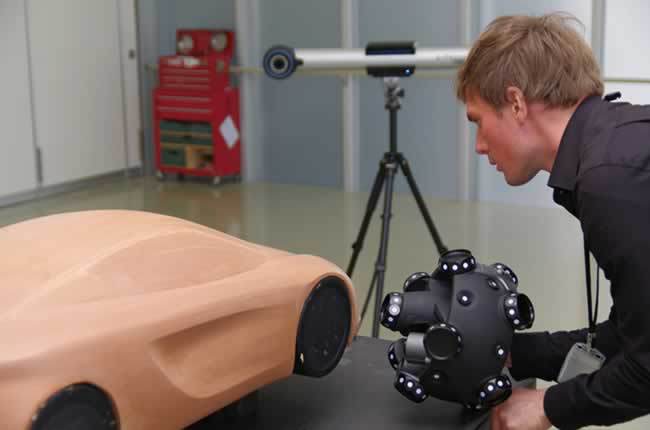

无臂手持式 MetraSCAN 3D 光学 CMM 扫描系统是市场上最精确的扫描和检测解决方案,无论是在实验室或是现场环境中使用。 结合HandyPROBE,这一完备而且功能强大的解决方案极大地提高了测量或大型部件逆向工程过程的可靠性、速度以及多功能性。



MetraSCAN 3D 扫描仪可以很容易动态地扩展测量范围,而不会降低精度。 与其他配备有关节臂的 3D 扫描仪相比,它们可以完全移动自如,这将促进更高的生产效率和质量。



MetraSCAN 70

MetraSCAN 210

机器人安装的

MetraSCAN-R

 undefined

 undefined

undefined

MetraSCAN 70 提供了更高的分辨率。 它最适合用于测量几何特征明显的项目,如钣金件和工装检测。

由于 MetraSCAN 210 的扫描覆盖面更广,因此它在保持同等精度的情况下可以提供更快的测量速度。 该产品提高了基准距和景深,有助于增强扫描灵活性。 它是大型部件表面测量及逆向工程的理想工具。

MetraSCAN-R 系列专用于工业和制造业生产线的自动化和机器人化检测/QC(质量控制)。



C-Track 双摄像头传感器:

C-Track 780 双摄像头传感器配有高品质光学设备和特殊的照明装置,确保能够在其操作空间内测量所有的反射体。 除跟踪整个系统的参照模型外,C-Track 还具有连续图像采集和传输、反射体照明、与 HandyPROBE 探针进行无线通信、管理与计算机之间的交换数据,以及存储传感器参数等强大功能。



测量优势:

u  高精确度测量:精确度高达 0.085 mm,而不管处于何种环境(不稳定、振动、温度变化)之下或者操作人员技能如何。

u  更多的测量范围:与铰接臂上的 3D 扫描仪相比,MetraSCAN 3D 扫描仪的基础测量范围较宽广(7.8 m3/273 平方英尺)。

u  可扩展的测量范围:您还可以轻松且动态地扩展测量范围,同时不会降低精确度,无需采用任何传统的跳点法,也无需其他校准装置。 移动部件或 C-Track 后,操作员无需重新校正数据。

u  自动对齐:对齐时不再需要人工操作,从根源上极大地减少了错误的发生。 光学反射器可以连续快速地扫描和探测多个同类部件。

u  动态参照:利用 C-Track 的动态参照模式,坐标系统可以精确地“锁定”到受测部件上,从而在整个扫描过程中保持部件的校准状态。

u  用户校准:使用认证测试仪进行快速校准流程,确保在 MetraSCAN 3D 的整个生命周期均可获得恒定的精确度。

u  连续参数监测:监测各种参数,例如温度和精度,确保在产品的整个生命周期提供恒定的精确度。

u  无需固定安装:可以“按原样”及在现场对部件进行检测或逆向工程,而无需任何准备工作、夹具或特别工具 - 即使被悬挂在起重机的下方也是如此!

u  快速简便的测量:手持、无臂式。 直观的系统,非常短的学习周期。 5 分钟即可完成安装。 无需调整每个部件便可测量产品中的部件。

u  扫描和探测功能:完备而又强大的逆向工程解决方案,允许在同一系统中对同一部件进行几何检测和任意形态检测。

u  手持式、人体工程学设计:全便携式 MetraSCAN 3D 使您无论身处何地(实验室、工厂、现场外等)都可对部件、子设备或复杂组件进行检测或逆向工程,同时还能够提供无与伦比的精确性、机动性和灵活性。

u  无臂式:无臂式设备与无线数据传输流程使用户可以在部件周围自由移动设备。



软件搭配:

VXelements

MetraSCAN 3D 扫描仪随附 VXelements 和 VXscan 模块,这是一款全集成的 3D 数据采集软件,可为整个 3D 扫描和测量技术系列提供支持。它将所有基本要素和工具都融入到一个统一、用户友好且直观的工作环境中。



VXscan

VXscan 专门用于采集和优化 3D 扫描数据。 除了能够为这些特定的任务提供高性能外,它简单易用,界面友好,可满足任何经验水平的用户需要。



主要功能:

u  提供表面优化算法,可避免创建多个扫描层并确保更准确的网格,且无需任何后处理。 使得网格得到优化,并能以各种标准格式导出;

u  扫描分辨率并无限制:只需输入分辨率值,不受扫描对象尺寸的影响。 扫描前后可随时更改分辨率。 软件可根据先前采集的原始数据重建网格;

u  实时表面呈现(扫描对象时,用户可以即时看到 3D 界面);

u  从网格创建几何实体;

u  此外还提供了其他几项与网格优化有关的功能,如补洞、智能抽选(网格上无清晰度损失)或边界过滤。



VXelements 现在与平板电脑和智能手机兼容!无论身在何处,都可与 VXelements 远程交互,所有数据采集功能尽在掌握,自由无极限!



兼容软件:

u  Geomagic(Studio 和 Qualify)

u  Rapidform(XOS、XOR 和 XOV)

u  InnovMetric Software (PolyWorks)

u  Dassault(CATIA V5、SolidWorks)

u  Delcam (PowerINSPECT)

u  BuildIT (Build!IT)

u  Metrologic(Metrolog XG、V5)

u  New River Kinematics (SpatialAnalyzer)

u  PTC (Pro/ENGINEER)

u  Siemens(NX 和 Solid Edge)

u  Autodesk(Inventor、Alias、3ds Max、Maya、Softimage)

u  Verisurf (VerisurfMeasure)



测量应用:

检测:

u  部件到 CAD 分析

u  初样检测

u  供应商产品质量检测

u  针对 3D 模型与原始部件或生产工装的一致性评估

u  针对制成部件与原始部件的一致性评估

u  对齐

u  工装检测



逆向工程:

u  3D 扫描至 CAD

u  3D 建模

u  工装和夹具研发

u  维护、修理和检修 (MRO)

u  有限元分析 (FEA)



使用行业:

u  航空航天

u  汽车/运输

u  消费品

u  重工业

u  制造业

u  发电业

u  研究与教育



技术规格:手持式 METRASCAN 3D 光学 CMM

仪器型号

MetraSCAN 70

MetraSCAN 210

重量

1.85 kg

尺寸

282 x 250 x 282 mm

测量速率

36,000 次测量 /秒

体积性能 (带 C-Track 780)(1)

0.085 mm

体积性能 (随 MaxSHOT 3D 或 C-Link)

0.085 mm(L(2) ≤ 1.2 m 时)

0.055 mm + 0.025 mm/m (L > 1.2 m 时)

x、y、z 轴的解析度

0.05 mm

0.1 mm景深

基准距

152 mm

300 mm

景深

± 50 mm

± 100 mm

激光截面积

70 mm x 70 mm

210 毫米 x 210 毫米

操作温度范围

15-40 °C (59-104 °F)

操作湿度范围 (非冷凝)

10-90%

认证

EN 301 489-1, EN 301 489-3, EN 300 220-1

(1) 测试方法基于 ASME B89.4.22 标准之上。 体积性能可借助可追踪长度工具在 MetraSCAN(范围/2 种方法)工作容积内通过在不同位置和方向的测量进行评估。

(2) “L” 是指测量对象的尺寸。
